一、客户简介

   某制造业客户，成立超过25年。主要从事汽车零部件、旋转连接器、自动化设备精密仪器的研发、生产、销售。公司先后获得多个企业称号，拥有科研成果和证书100多项，并与多家国际品牌汽车厂实现了配套。

二、客户核心需求与痛点

（一）核心测试需求

   客户需记录导电滑环在特定周期的持续旋转过程中的电压（DC），确保其处于规定范围内，一旦超出规定值，则抓取相应波形。

（二）关键痛点

1、监控限制

对于波形的长时间记录，建议使用存储记录仪来进行，主机内具有最高1TB存储深度 （1 SSD单元配备有256GB、320GB、1TB（只能安装一款），可根据需要自行选配。），省去了需要工程师在设备旁长时间监控而带来的不便。

2、信号采集需求

DMM的采样间隔大，采集到的波形易发生混叠；示波器的带宽高，产生的底噪会把被测信号淹没。建议使用存储记录仪MR6000搭配U8976高速采样单元，并自由选择SSD（U8332/U8333），用电压线记录被测物的电压波形。

三、为什么要使用存储记录仪？

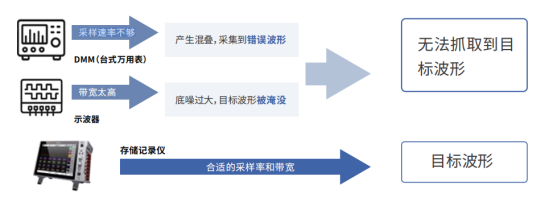

四、存储记录仪与示波器的差异主要体现在以下方面：

五、存储记录仪介绍

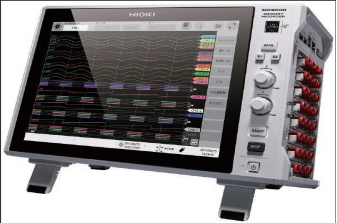

（一）产品：存储记录仪MR6000

最高200MS/s采样率的波形记录仪，最高分辨率24bit，最大输入电压DC 1000 V/AC 700 V。模块化设计，可安装8枚测试单元，最大仅模拟32ch~仅逻辑128ch。可选最高1TB的内置SSD，配备触摸屏及Windows 10系统，操作便捷。

高速模拟单元U8976

搭配存储记录仪MR6000使用的模块化输入单元。

200MS/s的高速采样率准确捕捉高速现象，绝缘输入（对

地AC/DC 1000V），12bit A/D的高分辨率测量。

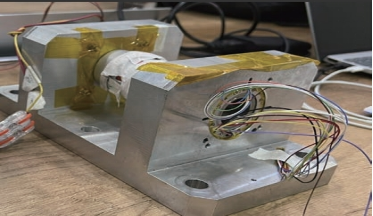

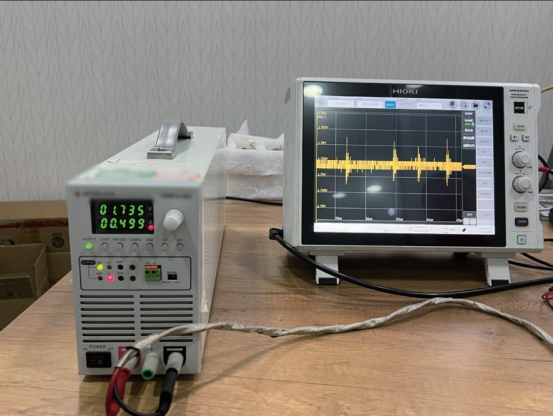

（二）实测回顾

目标波型：200ns

电压：1.7V

电流：0.5A

滑环转速：120r/min

常规微电阻计的测试速度达不到要求，可以使用记录仪方案进行测试。在DC环境下，可以借助恒 流源为滑环施加恒定的电流，再采集对应电压，通过被测物的电压变化趋势来实现监测。

（三）测试结果

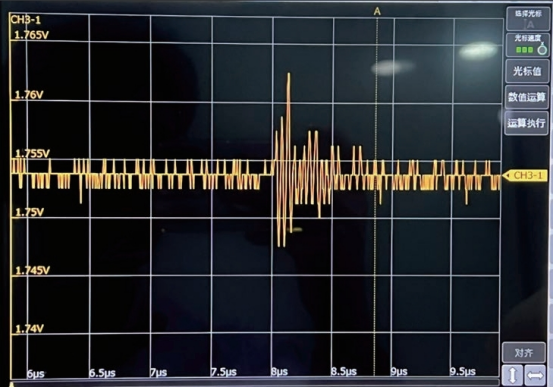

通过持续对滑环施加0.5A的电流，并使滑环保持匀速旋转，记录仪在200MS/s的采样速度下捕捉到了规律出现的波形。该波形 在200ns中发生明显震荡，幅值变化约为15μV。经与客户确认，符合所需要记录的波形特征，且波形采集效果优于示波器和 DMM。

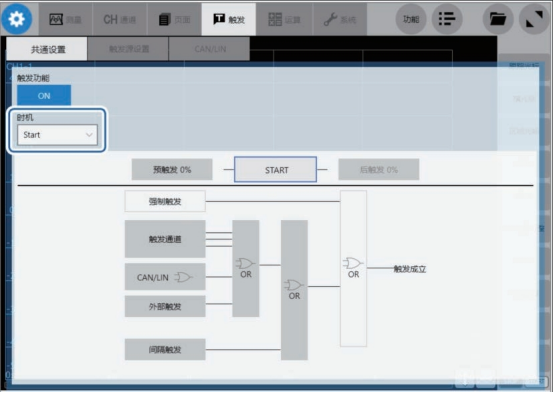

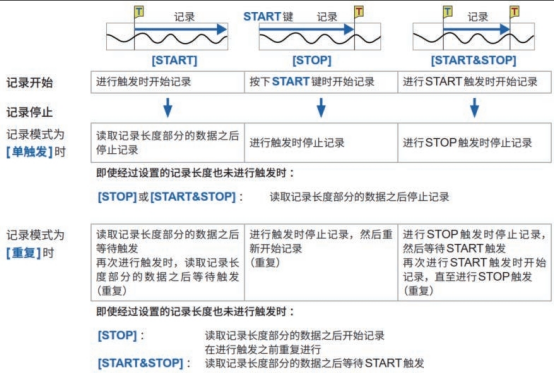

结合触发功能，可进一步在类似老化试验中，避免长时间记录不必要的数据，仅抓取不符合要求的波形，可根据需要设置各类触发条件。

新品推荐NEW

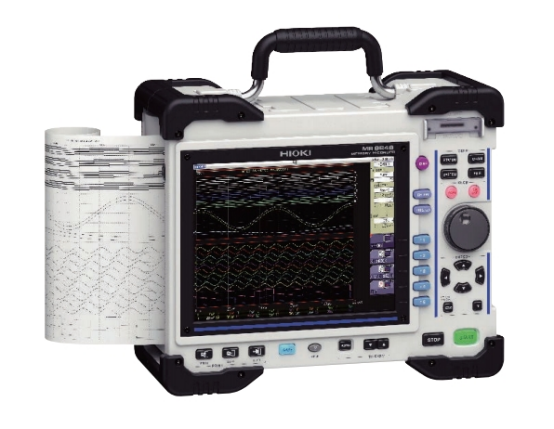

存储记录仪MR8848

拥有坚固机身的台式存储记录仪，可选打印单元，现场打印记录波形。

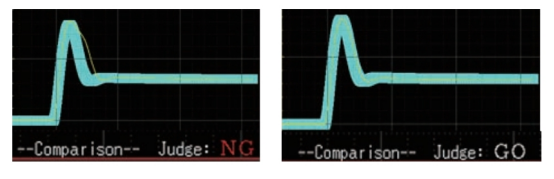

内置波形比较功能，设定标准波形后，即可将其作为参照，对后续所有测试波形进行比较。
