符合EU 2019/945的声功率测试

符合EU 2019/945的声功率测试

EU 2019/945规定无人机需依据 ISO 3744:2010 标准进行声 功率测试，测试应在无人机最大起飞质量（MTOM）的悬停条件下，在一个反射面上方且远离其他反射面的一个半球面开 展测试，传声器数量和位置遵循 EN ISO 3744:2010 附录 F 的规定。不同类别无人机有不同的最大允许声功率级标准，如 C1 类非固定翼无人机在法规生效时声功率级需≤85dB (A) ，且法规生效 2年、4年后标准会逐步严格。 对于每种无人机 配置，至少需要三次确定A计权表面时间平均声压级。如果至 少有两个确定的值相差不超过1dB，则无需进一步测量，否则 应继续测量，直到获得两个相差不超过1dB的值。

HBK能够提供从传感器到数据采集和分析的一套完整的测量 方案。依据标准进行自由场或近似自由场的声功率测试，系统 如下图。

推荐配置如下

• 4966-H-041型1/2"自由场传声器，防风罩，10个

• 4231型声校准器

• Fusion-LN数据采集仪

• 3070-A-060型6通道102.4kHz分析带宽数据采集模块

• 3073-B-120型12通道51.2kHz分析带宽数据采集模块

• 8404-NS型BK Connect分析软件包

• 7799型自由场声功率测试

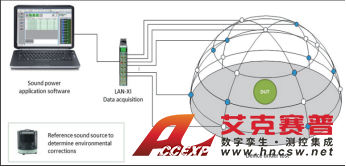

图1 自由场声功率测试系统示意图

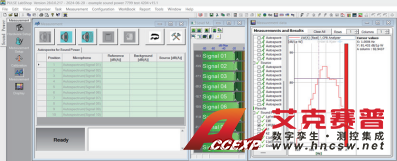

图2  流程化声功率测试，自动导出报告
