日置 MR8875 便携式存储记录仪：列车逆变器故障排查解决方案

一、客户概况

某工业制造行业客户,成立以来近20年,人员规模约700人,公司主要产品有：IGBT模块、IPM模块、整流管等电力半导体器件;变流器、功率模块、充电机等装置。产品主要应用于风力发电、城市轨道交通、太阳能光伏等领域。具备多项体系认证和技术成果鉴定,已成为中国电力电子优良企业。

二、客户核心需求与痛点

（一）核心测试需求

客户需对列车运行时逆变器的电压、电流信号进行记录，以排查偶发性故障，确保列车动力系统稳定。

（二）关键痛点

1. 空间限制

   测试位置位于列车车厢底部，空间狭窄，常规大体积采集设备无法适配，需小尺寸设备。

2. 通道需求

   单轮测试需同时采集多组信号，需 16 通道设备以满足同步测量需求。

3. 数据效率问题

   列车运行测试周期长，若全程无差别记录，会产生大量无用数据，增加后期数据筛选与分析的工作量，需避免 “无效记录" 的解决方案。

4. 供电与同步适配

   设备需在运行的列车内使用，需匹配列车供电节奏，实现 “列车启动即记录、列车停止即暂停" 的同步效果，且需灵活的供电方式应对车厢内复杂供电环境。

三、解决方案：日置便携式存储记录仪（MR8875）及配套方案

针对客户需求，推荐使用存储记录仪 MR8875 搭配 16ch 模拟单元，以 “小体积、多通道、智能触发、灵活供电" 四大核心优势解决痛点，具体方案如下：

（一）设备核心优势与需求匹配

（二）操作便捷性设计

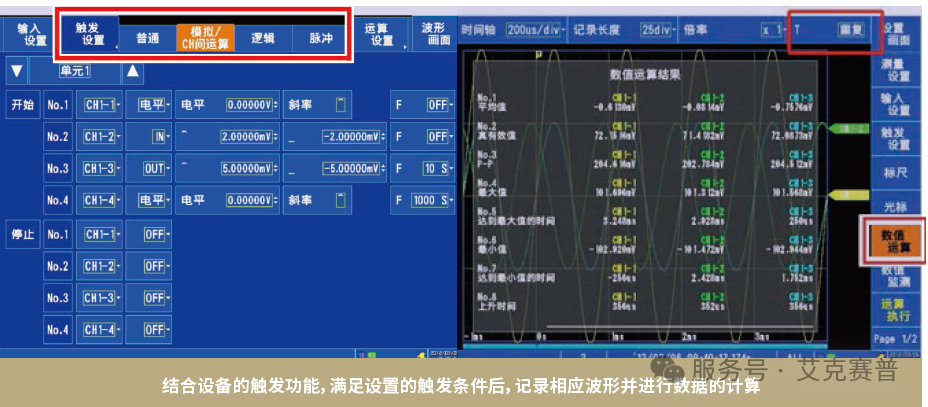

设备采用触摸屏设计，界面简洁直观，即使在车厢底部狭小空间内，工作人员也能快速完成参数设置（如触发条件、采样频率、记录时长等），降低现场操作难度。

日置 MR8875 便携式存储记录仪

四、实测验证：方案可行性与效果

客户现场实测中，MR8875 的应用效果符合预期：

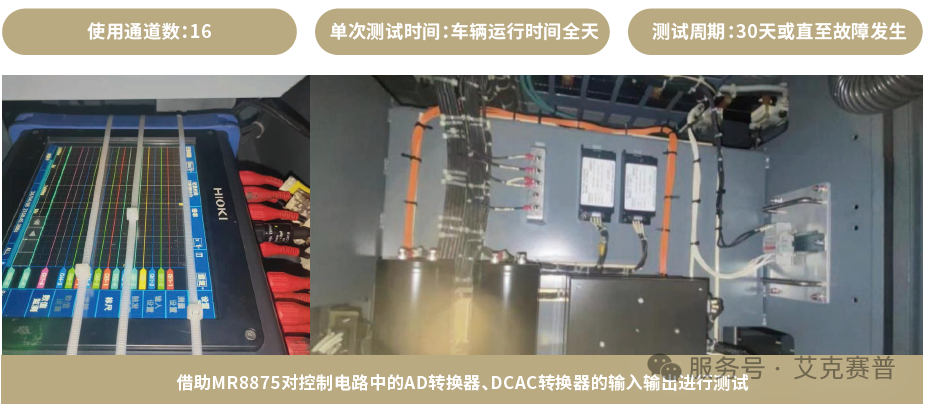

下图为实测过程中存储记录仪MR8875的放置位置，可以看见空间非常狭窄，恰好能够放入一台MR8875。客户作了简单的固定措施，确保列车运行过程中仪器的稳定性。

1. 安装适配性

   设备直接放入列车车厢底部狭窄空间，仅需简单固定（如防滑垫、简易支架），即可确保列车运行中无位移、无晃动，满足振动环境下的稳定测试需求。

2. 数据采集效率

   通过预设 “电压异常波动" 触发条件，测试过程中仅记录到 3 次有效故障相关数据（其余时间未触发记录），无用数据量减少约 80%，大幅降低后期分析工作量。

3. 同步与供电稳定性

   采用 DC 电源输入适配列车供电，启动后自动同步记录，全程无 “断供" 或 “数据丢失" 情况，数据连续性与完整性满足故障排查需求。

五、方案价值总结

1. 解决核心问题

   从 “空间适配、通道数量、数据效率、同步供电" 四大维度，全面解决客户列车逆变器故障排查的测试痛点，确保故障数据精准捕捉。

2. 提升测试效率

   智能触发功能减少 80% 以上无用数据，后期数据分析时间缩短 50%，加速故障定位与解决周期。

3. 降低应用门槛

   小体积设计无需改造安装环境，触摸屏操作简化设置流程，锂电池供电支持离线应急测试，适配现场复杂场景。
